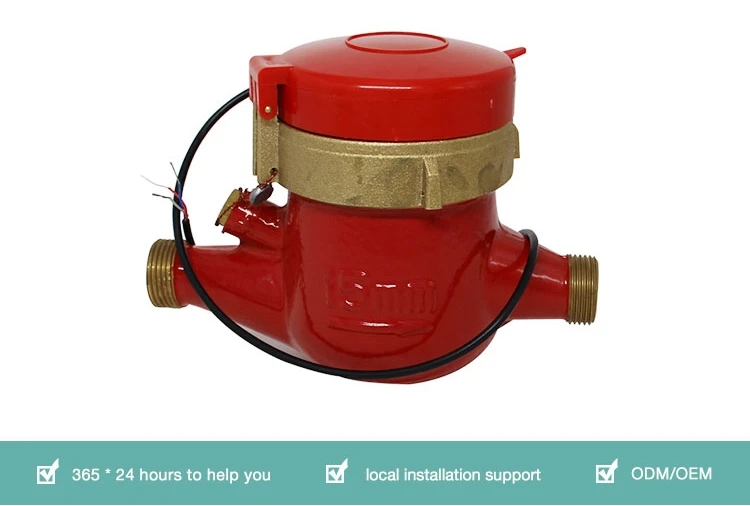

MULTI-JET TYPE
Medidores de água quente de latão com mostrador seco
Características do medidor de água quente Multi Jet
* Magneticdrive, menor resistência à transmissão, resistente a rãs.
* Protetor magnético, para proteção do campo magnético externo
* Evacuado e selado; registro de disco de secreção;
* Filtro interno, filtro de entrada para seleção
* O registro pode ser de 5 rolos e 4 ponteiros ou 8 rolos e 1 ponteiro.
Recursos opcionais
* Vários comprimentos e conexões disponíveis mediante solicitação
* NonreturnValve
* Opção de saída de pulso: interruptor reed; Hall ou placa de metal não magnética.
* Corpo do medidor: Latão, plástico, ferro e aço inoxidável para seleção.
Condições de trabalho
Temperatura de água: ≤50ºC para medidor de água fria
Temperatura de água: ≤90ºC para medidor de água quente
Pressão da água: ≤1 MPaor1,6 MPaopcional
(10barou16baropcional)
Erro Máximo Permissível
· Na zona inferior de qmin inclusive até mas excluindo qt é ± 5%.
· Na zona superior de qt inclusive até e incluindo qs é ± 2%; ± 3% para medidor de água quente.
Conformidade com as Normas
Os dados técnicos estão em conformidade com o padrão internacional ISO 4064.
Condições de trabalho
· Temperatura da água: 0,1 ℃ ~ 90 ℃ para medidor de água quente.
· Pressão da água: ≤1.6Mpa (16 bar).
Dimensão e peso geral
| DN (mm) | 15 | 20 | 25 | 32 | 40 | 50 | 50 |
| Tamanho (polegadas) | 1/2" | 3/4" | 1" | 1-1 / 4" | 1-1 / 2" | 2" | 2" |
| Comprimento (L) | 165/190 | 190 | 260 | 260 | 300 | 300 | 280 |
| Largura (W) | 98 | 98 | 103.5 | 103.5 | 125 | 125 | 160 |
| Altura (H) | 116 | 117 | 124 | 124 | 162 | 162 | 187.5 |
| Tópico de conexão D | G3/4B | G1B | G11/4B | G11/2B | G2B | G21/2B | Extremidade do flange |
| Peso (kgs) | 1.65 | 1.79 | 1.85 | 2.68 | 5.25 | 7.25 |
Dados técnicos
| DN (mm) | 15 | 20 | 25 | 32 | 40 | 50 | |
| Tamanho (polegadas) | 1/2" | 3/4" | 1" | 1-1 / 4" | 1-1 / 2" | 2" | |
| Q4(l/h) | 3125 | 5000 | 7875 | 12500 | 20000 | 31250 | |
| Q3(l/h) | 2500 | 4000 | 6300 | 10000 | 16000 | 25000 | |
| R=80 | Q2(l/h) | 50 | 80 | 126 | 200 | 320 | 400 |
| Q1(l/h) | 31.25 | 50 | 78.75 | 125 | 200 | 250 | |
| R=100 | Q2(l/h) | 40 | 64 | 100.8 | 160 | 256 | 400 |
| Q1(l/h) | 25 | 40 | 63 | 100 | 160 | 250 | |
| R=125 | Q2(l/h) | 32 | 51.2 | 80.64 | 128 | 204.8 | 200 |
| Q1(l/h) | 20 | 32 | 50.5 | 80 | 128 | ||
| R=160 | Q2(l/h) | 22.5 | 40 | 63 | 100 | 160 | 400 |
| Q1(l/h) | 15.62 | 25 | 39.37 | 62.5 | 100 | 250 | |
| Max.Reading (m³) | 99,999 | 99,999 | 99,999 | 99,999 | 99,999 | 99,999 | |
| Mínimo de leitura (litros) | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | |
| Max.Pressure (Bar) | 16 | 16 | 16 | 16 | 16 | 16 | |
| Perda de pressão | 63 | ||||||
| Max.Temperature | T=50/90 | ||||||
| Opção de saída de pulso | Vmáx=24V | ||||||
| Imax=100mA | |||||||
| Pmax=2W | |||||||
Garantia do medidor de água quente Multi Jet
Todos os medidores serão garantidos contra defeitos de fabricação e materiais por um período de um (1) ano a partir da data de aceitação. Medidores ou peças defeituosas descobertas dentro deste período devem ser substituídas sem encargos após o retorno aos SHMETERS
