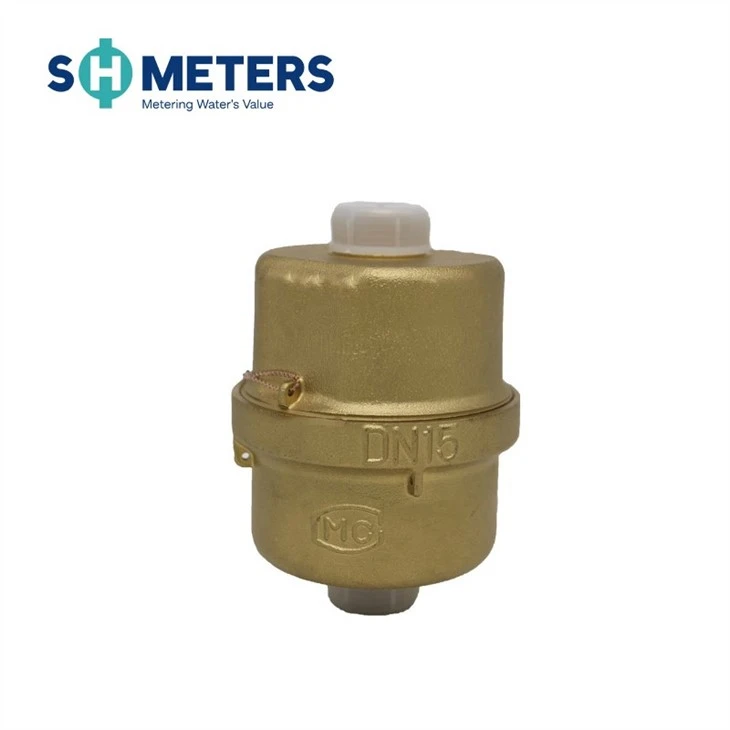

Aplicativo
Medindo o volume de água portátil fria que passa pela tubulação. Também adequado para água pura
Condição operacional
A pressão máxima de água admissível 1.6MPa.
Resistindo à temperatura da água: 50 graus.
Características
Vazão inicial baixa.
Princípio de medição do pistão rotativo volumétrico.
·LXHY-15~20 não há limitação de local para instalação. A precisão não deve ser afetada onde quer que seja instalado em uma tubulação horizontal, vertical ou inclinada.
O registro é selado com um líquido especial para manter uma leitura clara em serviço de longo prazo.
Uso do mecanismo de material de alta qualidade para garantir uma característica estável.
Medição precisa em conformidade com a norma ISO 4064 classe C.
A pedido, a série pode ser equipada com uma espécie de dispositivo de transmissão remota.
Posição de Pulso
| Posição do ímã | Litro/Pulso |
| *0.0001 | 1 |
|
*0.001 |
10 |
Observação
Material do corpo: corpo de latão / corpo de plástico.
Tamanho: Corpo de plástico: DN15-20; Corpo em latão: DN15-40.
Registro diferente pode ser escolhido
| Dial Picture | Unidade de medida |
 |
Unidade de Medida: CBM 8 RODAS Quatro rodas vermelhas e quatro brancas. A leitura mínima: 1L |
 |
Unidade de Medida: CBM 8 RODAS Três rodas vermelhas, cinco brancas. A leitura mínima: 1OL |
 |
Unidade de Medida: Galão do Reino Unido 8 RODAS Uma roda vermelha, sete rodas brancas A leitura mínima: 1 Reino Unido/Galão |
 |
Unidade de Medida: Galão do Reino Unido 8 RODAS Roda toda branca A leitura mínima: 10 galões do Reino Unido |
 |
Unidade de medida: galão americano 8 RODAS Uma roda vermelha, três pretas e quatro brancas A leitura mínima: 1 galão americano |
Dimensões
| Descrição | Unidade | Dados Hidráulicos E Dimensões | |||||
| Tamanho nominal | mm (polegada) | DN15(1/2) | DN20(3/4) | DN(1) | DN32(1-1/4) | DN40(1-1/2) | |
| Limite de erro Q4 ± 2 por cento | m³/h | 3.125 | 5 | 7.875 | 12.5 | 20 | |
| Limite de erro Q3 ± 2 por cento | m³/h | 2.5 | 4.0 | 6.3 | 10 | 16 | |
| Limite de erro Q2 ±2 por cento | l/h | 25 | 40 | 63 | 100 | 160 | |
| Limite de erro Q1 ± 5 por cento | l/h | 15.6 | 25 | 39.4 | 62.5 | 100 | |
| Leitura mín. | l | 0.05 | 0.05 | 0.05 | 0.5 | 0.5 | |
| Leitura máx. | m³ | 9999.9999 | 9999.9999 | 9999.9999 | 99999.999 | 99999.999 | |
| MAPA | MPa | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | |
| Perda de Pressão ΔP AT | MPa | Menor ou igual a 0.063 | Menor ou igual a 0.063 | Menor ou igual a 0.063 | Menor ou igual a 0.063 | Menor ou igual a 0.063 | |
| L | milímetros | 115 | 165 | 199 | 260 | 300 | |
| B | milímetros | 43 | 43 | 53 | 60 | 77 | |
| peso | Sem Conexões | Kg | 1.14 | 1.56 | 2.48 | 3.47 | 5.65 |
| Com Conexões | Kg | 0.97 | 1.3 | 2.05 | 2.75 | 4.7 | |
Erro Máximo Admissível
