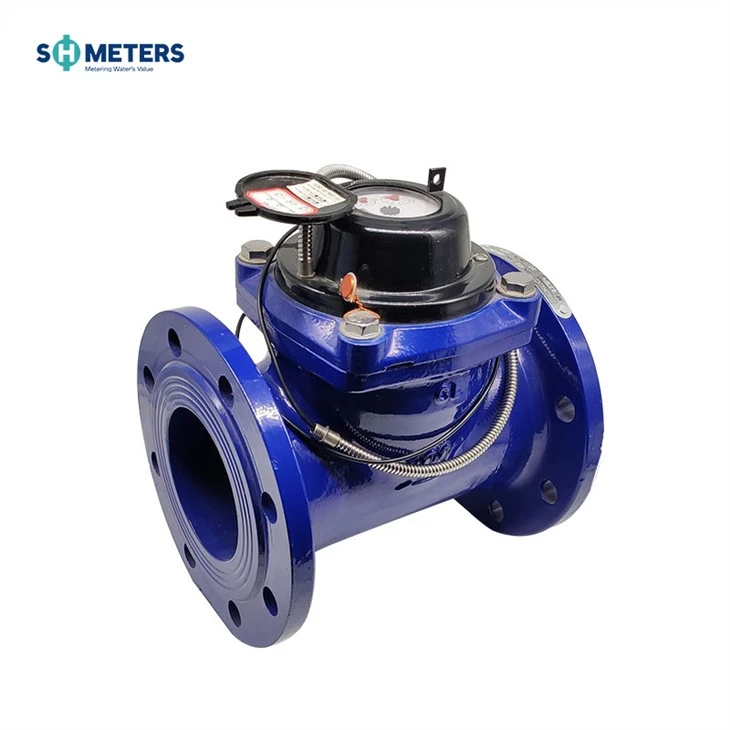

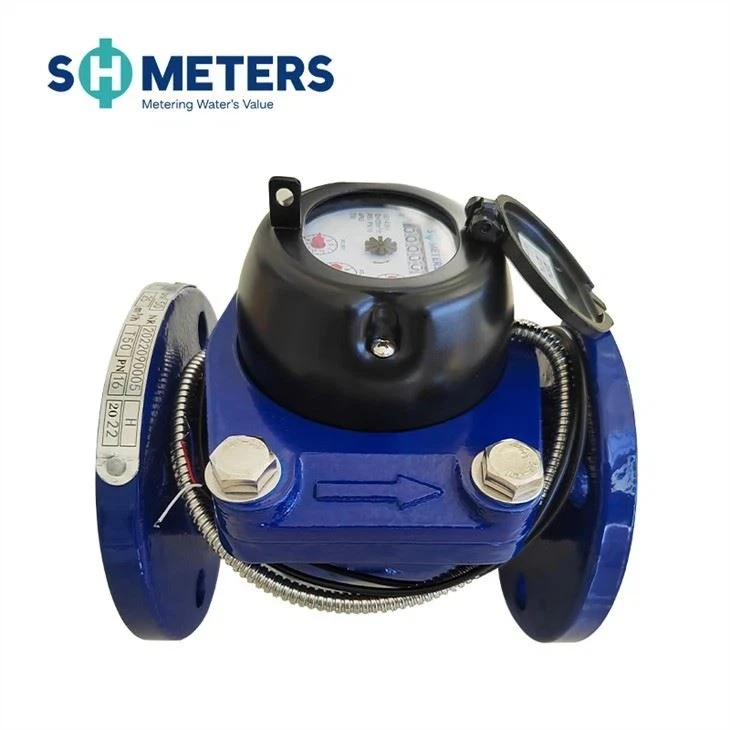

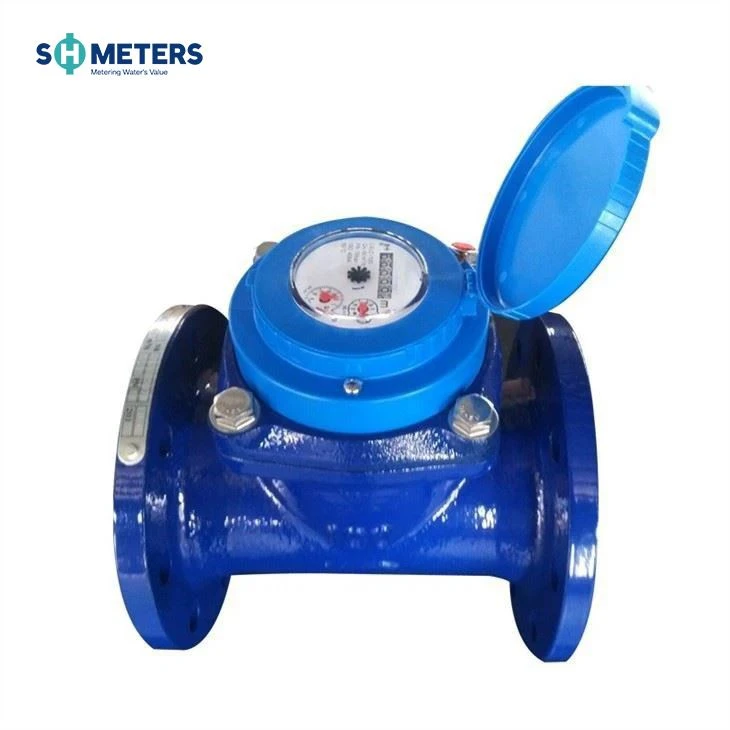

LXXG(R)-50~300(mm)

Irrigação Roda de palheta horizontal, medidor de água fria (quente) de discagem seca

Inscrição

Medindo o volume de água fria (quente) que passa pela tubulação. O medidor de água é usado para irrigação, município etc.

Características

· Estrutura de elemento removível, fácil instalação e manutenção
· Discagem a seco, acionamento magnético
· Grande capacidade de fluxo, pequena perda de pressão
· Resistir a hummer de água e poluição
· O registro selado a vácuo garante que o mostrador fique livre de condensação e mantenha a leitura clara em um serviço de longo prazo
· Materiais selecionados de alta qualidade para características estáveis e confiáveis
· Os dados técnicos estão em conformidade com a norma internacional ISO 4064/ISO9100
· Com alta precisão
·Os acessórios do produto incluem conectores, filtros, acessórios de conexão, acessórios para tubos, flange, filtro

Recursos opcionais

·Registro de plástico, registro de cobre e registro de vidro completo
·Precisão: R=25/20/50
·Tamanho: DN50-DN300
· Água fria / quente
· Opção de interruptor de palheta
· O padrão de flange pode ser escolhido
· Rotação de 360 graus pode ser escolhida
· Ferro fundido, ferro dúctil, aço inoxidável, GG25, GGG50, SS304, SS316 corpo pode ser escolhido
· Pressão de trabalho: PN16/25
·Fornecer saída de pulso

Condição de trabalho

· Temperatura da água: {{0}} 0,1 graus ~ 50 graus (0,1 graus ~ 90 graus para medidor de água quente)
·Pressão da água: menor ou igual a 1.0Mpa (1,6MPa mediante solicitação)

Erros máximos permitidos

· Na zona inferior de qmin inclusive até mas excluindo qt é ± 5 por cento
· Na zona superior de qt inclusive até qs inclusive é ± 2 por cento (± 3 por cento para medidor de água quente)

Dimensões

Modelo	Tamanho	Comprimento	Altura	Flange de conexão
Modelo	milímetros			D1 Diâmetro Externo	Diâmetro do círculo do parafuso D2	Parafusos de Conexão (nM)
LXXG-50	50	200	253	165	125	4-M16
LXXG-65	65	200	268	185	145	4-M16
LXXG-80	80	225	284	200	160	8-M16
LXXG-100	100	250	295	220	180	8-M16
LXXG-125	125	250	310	250	210	8-M16
LXXG-150	150	300	339	285	240	8-M20
LXXG-200	200	350	382	340	295	{{0}}M20(1,0Mpa)
LXXG-200	200	350	382	340	295	12-M20(1,6Mpa)
LXXG-250	250	450	438	395	350	{{0}}M20(1,0Mpa)
LXXG-250	250	450	438	405	355	12-M24(1,6Mpa)
LXXG-300	300	500	488	445	400	{{0}}M20(1,0Mpa)
LXXG-300	300	500	488	460	410	12-M24(1,6Mpa)

OBSERVAÇÃO: a dimensão do flange está em conformidade com o padrão ISO7005-1:1988. O padrão de flange pode ser personalizado. Pedidos de produtos de requisitos especiais também são aceitos

Posição de pulso

Tamanho	Posição de pulso
DN50-200	100/1000L/Pulso
DN250-DN300	1000L/Pulso

Curva de Perda de Pressão

Especificação da técnica de fluxo

Fluxo Nominal	Fluxo Máximo Q4	Fluxo Permanente Q3	Q3/Q1	Q2/Q1	Fluxo de Transição Q2	Fluxo Mínimo Q1	Leitura Mínima		Leitura máxima
DN	m³/h		Q3/Q1	Q2/Q1	m³/h		m³
50	31.25	25	20	4	5	1.25	0.002	0.0002	999,999	999,999
65	50	40	20	4	8	2	0.002	0.002	999,999	9,999,999
80	78.75	63	20	4	12.6	3.15	0.002	0.002	999,999	9,999,999
100	125	100	20	4	20	5	0.002	0.002	999,999	9,999,999
125	200	160	20	4	32	8	0.002	0.002	999,999	9,999,999
150	312.5	250	20	4	50	12.5	0.002	0.002	999,999	9,999,999
200	500	400	20	4	80	20	0.002	0.002	999,999	9,999,999
250	787.5	630	20	4	126	31.5	0.02	0.02	9,999,999	99,999,999
300	1250	1000	20	4	200	50	0.02	0.02	9,999,999	99,999,999

A descrição da operação do sistema de dois interruptores de palheta

Por favor, veja o diagrama do sistema de dois interruptores de palheta abaixo, os dois interruptores de palheta seriam operados "ON" OU "OFF" respectivamente pelo ímã montado no ponteiro ou engrenagem durante seu funcionamento no registro, mas nunca "ON" no mesmo tempo, a menos que o magneto externo ataque.

Os dois interruptores reed operam dois "ON" e dois "OFF" em uma rodada do ponteiro ou a engrenagem significa uma saída de sinal, este princípio evita a perda ou contagem excessiva da saída de sinal devido ao movimento dos interruptores ou à vibração do tubo, de modo que assegura a confiabilidade da saída do sinal.

garantia

Todos os medidores serão garantidos contra defeitos de fabricação e materiais por um período de um (1) ano a partir da data de aceitação. Medidores ou peças defeituosas descobertos dentro deste prazo deverão ser substituídos sem ônus mediante devolução à SHMETERS.
