LXXG(R)-50~300(mm)

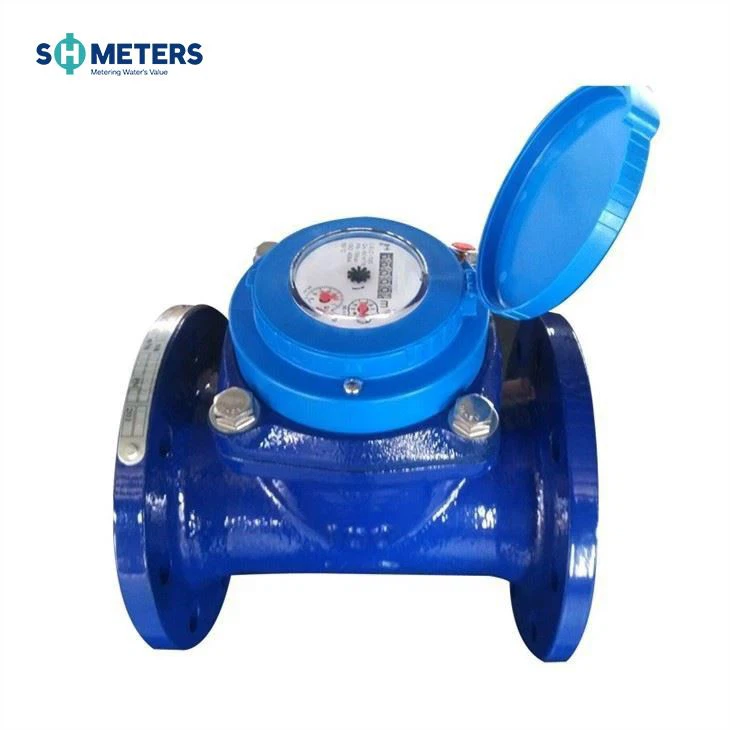

Irrigação Roda de palheta horizontal, medidor de água frio de discagem seca (quente)
Aplicação
Medir o volume de água fria (quente) que passa pela tubulação.medidor de água é usado para irrigação, município etc.
Características
· Estrutura de elementos removíveis, fácil instalação e manutenção
· Disco seco, unidade magnética
· Grande capacidade de fluxo, pequena perda de pressão
· Resistir ao hummer da água e à poluição
· O registro selado a vácuo garante que o mostrador mantenha livre de condensação e mantenha a leitura clara em um serviço de longo prazo
· Materiais selecionados de alta qualidade para características constantes e confiáveis
· Dados técnicos em conformidade com a norma internacional ISO 4064/ISO9100
· Com alta precisão
· Os acessórios do produto incluem conectores, filtros, acessórios de conexão, acessórios de tubulação, Flange, filtro
Características Opcionais
· Registro de plástico, registro de cobre e registro completo de vidro
· Precisão: R=25/20/50
· Tamanho: DN50-DN300
· Água fria / quente
· Opção de switch reed
· Padrão flange pode ser escolhido
·360 graus giram pode ser escolhido
· Ferro fundido, ferro dúctil, aço inoxidável,GG25,GGG50,SS304,SS316 corpo pode ser escolhido
· Pressão de trabalho: PN16/25
· Fornecer saída de pulso
Condição de trabalho
· Temperatura da água: 0,1°C ~50°C (0,1°C ~90°C para medidor de água quente)
· Pressão da água: ≤1.0Mpa (1.6MPa sob consulta)
Erros máximos admissíveis
· Na zona inferior de qmin inclusive até, mas excluindo qt é ±5%
· Na zona superior de qt inclusive até e incluindo qs é ±2% (±3% para medidor de água quente)
Dimensões
| Tipo | Tamanho | Comprimento | Altura | Flange de conexão | ||
| milímetro | D1 Diâmetro Externo | Diâmetro do círculo do parafuso D2 | Parafusos de conexão (n-M) | |||
| LXXG-50 | 50 | 200 | 253 | 165 | 125 | 4-M16 |
| LXXG-65 | 65 | 200 | 268 | 185 | 145 | 4-M16 |
| LXXG-80 | 80 | 225 | 284 | 200 | 160 | 8-M16 |
| LXXG-100 | 100 | 250 | 295 | 220 | 180 | 8-M16 |
| LXXG-125 | 125 | 250 | 310 | 250 | 210 | 8-M16 |
| LXXG-150 | 150 | 300 | 339 | 285 | 240 | 8-M20 |
| LXXG-200 | 200 | 350 | 382 | 340 | 295 | 8-M20(1.0Mpa) |
| 12-M20(1.6Mpa) | ||||||
| LXXG-250 | 250 | 450 | 438 | 395 | 350 | 12-M20(1.0Mpa) |
| 405 | 355 | 12-M24(1.6Mpa) | ||||
| LXXG-300 | 300 | 500 | 488 | 445 | 30W | 12-M20(1.0Mpa) |
| 460 | 410 | 12-M24(1.6Mpa) | ||||
NOTA: A dimensão da flange está em conformidade com o padrão ISO7005-1:1988. O padrão flange pode ser personalizado. Também é aceita ordem para produtos de requisitos especiais
Posição do pulso
| Tamanho | Posição do pulso |
| DN50-200 | 100/1000L/Pulse |
| DN250-DN300 | 1000L/Pulse |
Curva de perda de pressão
Especificação da técnica de fluxo
| Fluxo Nominal | Fluxo Máximo Q4 | Fluxo Permanente Q3 | Q3/Q1 | 2º/1º trimestre | Fluxo Transicional Q2 | Fluxo Mínimo Q1 | Leitura Mínima | Leitura Máxima | ||
| DN | m³/h | m³/h | m³ | |||||||
| 50 | 31.25 | 25 | 20 | 4 | 5 | 1.25 | 0.002 | 0.0002 | 999,999 | 999,999 |
| 65 | 50 | 40 | 20 | 4 | 8 | 2 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 80 | 78.75 | 63 | 20 | 4 | 12.6 | 3.15 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 100 | 125 | 100 | 20 | 4 | 20 | 5 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 125 | 200 | 160 | 20 | 4 | 32 | 8 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 150 | 312.5 | 250 | 20 | 4 | 50 | 12.5 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 200 | 500 | 30W | 20 | 4 | 80 | 20 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 250 | 787.5 | 630 | 20 | 4 | 126 | 31.5 | 0.02 | 0.02 | 9,999,999 | 99,999,999 |
| 300 | 1250 | 1000 | 20 | 4 | 200 | 50 | 0.02 | 0.02 | 9,999,999 | 99,999,999 |
A descrição da operação do sistema de dois interruptores de cana
Veja o diagrama do sistema de dois interruptores de cana abaixo, os dois interruptores de cana serão operados "ON" OU "OFF" respectivamente pelo ímã instalado no ponteiro ou engrenagem durante sua execução no registro, mas nunca "LIGADO" ao mesmo tempo , a menos que o ímã fora ataque.
Os dois interruptores de cana operam dois "ON" e dois "OFF" em uma rodada do ponteiro ou a engrenagem significa uma saída de sinal, este princípio impede a perda ou supercontagem da saída de sinal devido aos interruptores de corrida ou vibração do tubo, assim garante a confiabilidade da saída do sinal.
Garantia
Todos os medidores serão garantidos contra defeitos de mão-de-obra e materiais por um período de um (1) ano a partir da data de aceitação. Os medidores ou peças defeituosas descobertas neste período serão substituídos sem carga no retorno aos SHMETERS.
