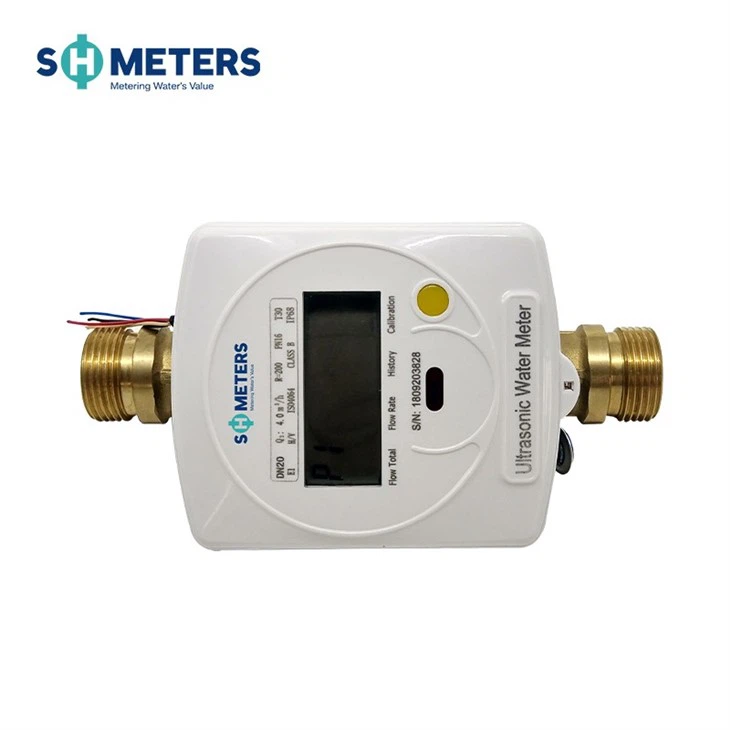

Descrição do produto

product-790-380

Sem peças móveis, alta precisão por anos. Sem componentes móveis no sensor de fluxo, evita abrasão de longo prazo de peças mecânicas, o que pode resultar em medição imprecisa e falha do medidor. Esse design também é resistente a impurezas, portanto, nenhuma inspeção e manutenção são gratuitas.

Desenho de Dimensão de Esboço

product-790-286

Diâmetro nominal	Comprimento L	Comprimento L1	Largura B	Alto H	Fio de conexão
milímetros					d	D
15	165	260	95	86	R	G/B
20	195	300	95	86	R	G/B
25	225	346	95	89	R	G/B
32	180	305	95	100	R1	G1/B
40	200	330	95	120	R1	G1/B

Princípio de funcionamento

O medidor de água ultrassônico é um novo tipo de medidor de água que pode detectar a diferença de tempo causada pela mudança de velocidade quando o feixe ultrassônico se propaga na água a montante e a jusante, analisar e lidar com a vazão de água e, então, calcular a vazão de água posteriormente.

product-790-258

Avisos para instalação

Lave os canos antes da instalação para evitar cascalho e outros objetos estranhos;
Instalar uma válvula e um filtro antes do hidrômetro;
Não toque na parte elétrica nem puxe os fios para evitar danos durante a instalação;
Quando o hidrômetro for instalado na horizontal ou inclinada, a sonda de vazão ultrassônica nos tubos deve ser colocada horizontalmente e, quando instalada verticalmente, certifique-se de que a água flua de baixo para cima;
Observe que a direção da seta no tubo deve ser consistente com a direção do fluxo de água durante a instalação;
A arruela de junta deve ser instalada corretamente para evitar que a arruela desalinhada bloqueie a água e afete a precisão do hidrômetro;
O hidrômetro não deve ser instalado em local que possa ser afetado por fortes vibrações mecânicas; Avisos Especiais:

1. Certifique-se de instalar uma válvula on-off e um filtro antes do hidrômetro; outra válvula on-off é recomendada após a manutenção. Para evitar refluxo, uma válvula de retenção deve ser instalada na frente ou atrás do hidrômetro.

Antes de usar este hidrômetro, o tubo deve ser enchido com água, caso contrário, isso levará a medições imprecisas ou até mesmo não realizadas;
Ao instalar o hidrômetro, deve ser reservado o comprimento de DN*10 na frente do hidrômetro. Ou deve ser reservado o comprimento de DN*5 atrás do hidrômetro;
O hidrômetro atualizará o display a cada 4s e fará a leitura do hidrômetro (incluindo o valor inicial e final). valor) 4s pelo menos após a válvula ser fechada ao testar o hidrômetro, caso contrário, os resultados do teste podem ser afetados;
Certifique-se de que o fluxo médio esteja dentro da faixa de vazão do hidrômetro durante o teste e o uso, caso contrário, poderá causar danos ao hidrômetro;
Em caso de qualquer mau funcionamento (por exemplo, falha de medição, etc.) durante o uso, entre em contato imediatamente com o departamento de gerenciamento relacionado e não tente consertá-lo sozinho;
O produto é projetado com um selo anti-desmontagem descartável que deve ser removido apenas por pessoal designado, caso contrário, será excluído do serviço pós-venda gratuito.
