Descrição do produto
O medidor de água ultrassônico é um instrumento de medição para medir, registrar e exibir continuamente o volume de água que flui através do sensor usando o método de diferença de tempo ultrassônico. Leia este manual cuidadosamente antes de usar, para usá-lo da melhor forma possível e evitar perdas desnecessárias.

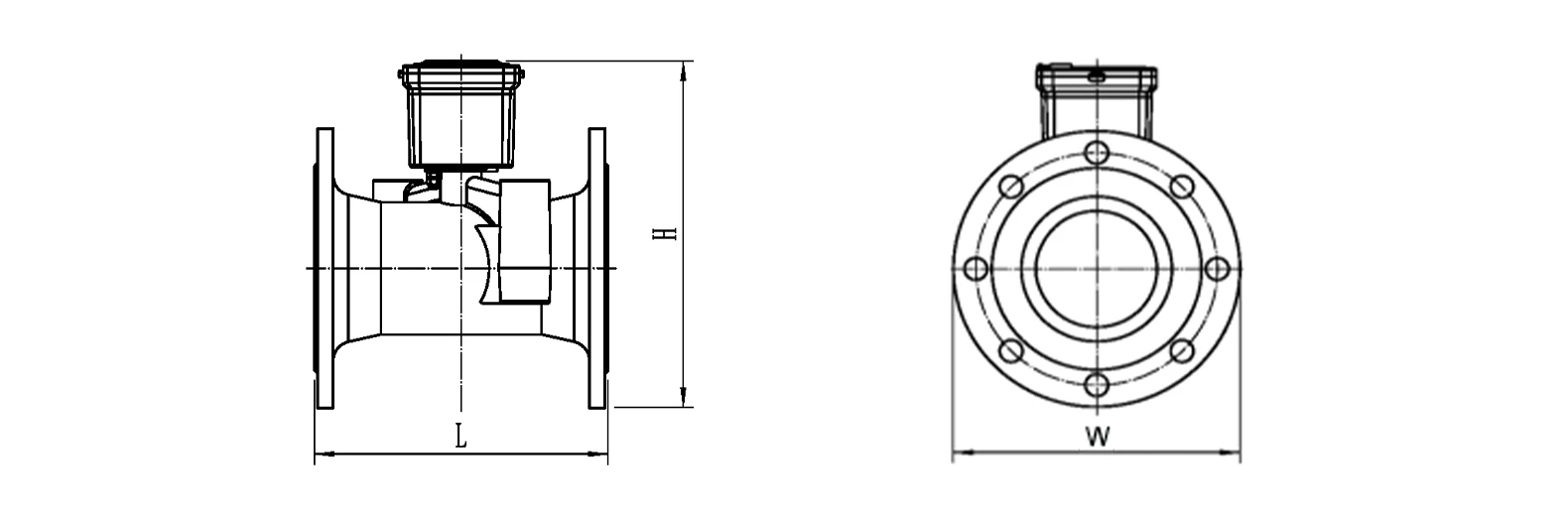

desenho de dimensão de contorno
|
Diâmetro nominal (mm) |
Comprimento L |
Largura W | Altura H | Conexão de flange | ||
| Diâmetro do flange | Diâmetro do círculo do parafuso | Tamanho do parafuso-M | ||||
| DN50 | 200 | 170 | 215 | 170 | 125 | 4-M16 |
| DN65 | 200 | 185 | 220 | 185 | 145 | 4-M16 |
| DN80 | 225 | 200 | 235 | 200 | 160 | 8-M16 |
| DN100 | 250 | 200 | 255 | 220 | 180 | 8-M16 |
| DN125 | 250 | 250 | 285 | 250 | 210 | 8-M16 |
| DN150 | 300 | 285 | 335 | 285 | 240 | 8-M20 |
| DN200 | 350 | 340 | 405 | 340 | 295 | 12-M20 |
| DN250 | 450 | 405 | 470 | 405 | 355 | 12-M24 |
| DN300 | 500 | 460 | 525 | 460 | 410 | 12-M24 |
princípio de funcionamento
O medidor de água ultrassônico é um novo tipo de medidor de água que pode detectar a diferença de tempo causada pela mudança de velocidade quando o feixe ultrassônico se propaga na água a montante e a jusante, analisar e lidar com a vazão de água e, então, calcular a vazão de água posteriormente.
interface/comunicação
O medidor de água ultrassônico terá uma das muitas opções de saída pré-selecionadas ao fazer o pedido. Esta seção descreverá cada saída:
Saída Modbus/RS485
Saída de pulso
Saída sem fio
Saída Modbus/RS485

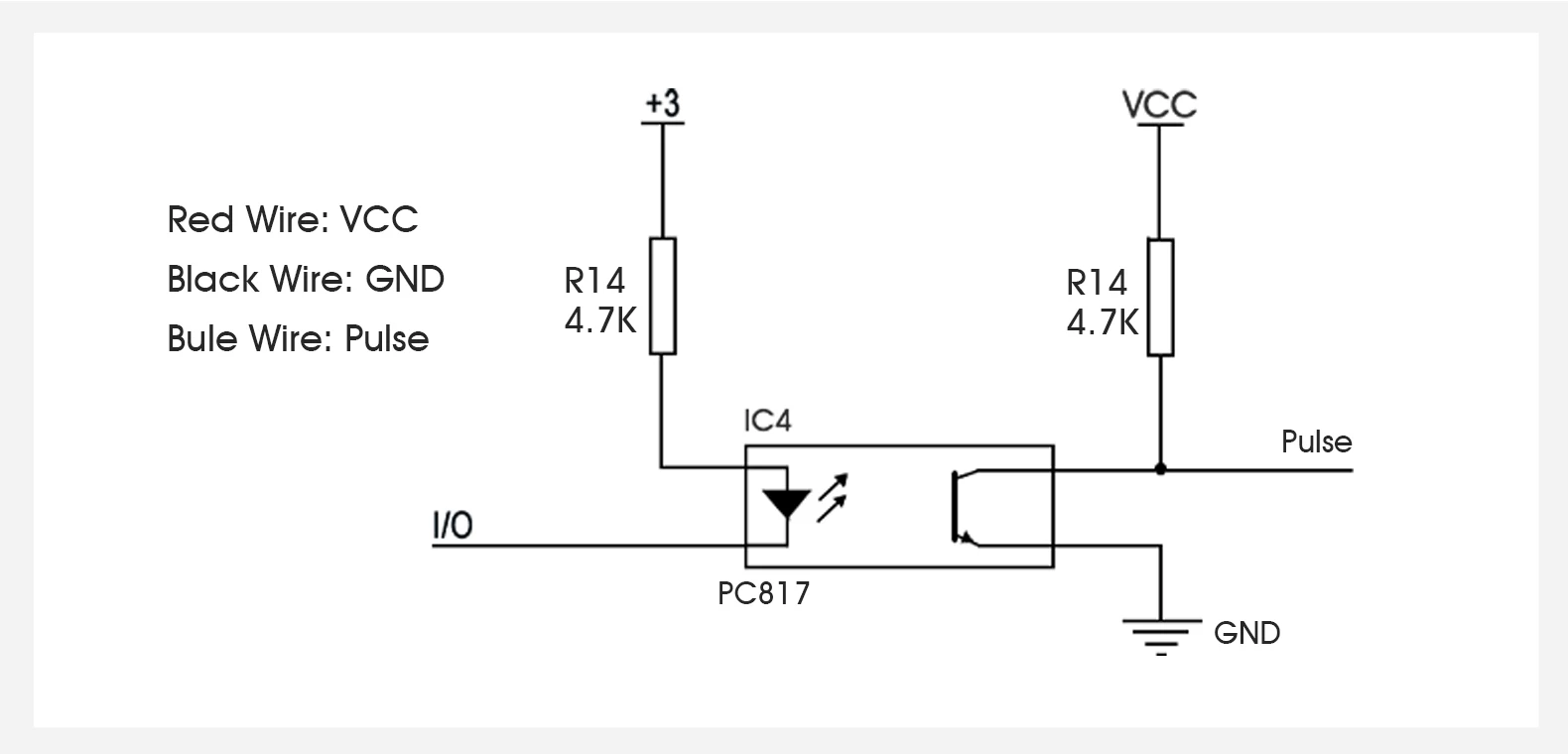

Saída de pulso (alimentado por bateria)
Parâmetros de saída de pulso:
Saída de dreno aberto
Voltagem 3V-24V
Pulso único de baixo nível
Duração do pulso: 5ms
Transmissão sem fio GPRS/NB-IOT
Coletor de dados
|
Nome dos dados |
Parâmetro |
|
Potência estática |
15uA |
|
Consumo de energia |
60mA@RX |
|
Caixa de controle |
Plástico |
|
Método online |
Toque ou vá online automaticamente |
|
Intervalo de relatórios |
Com que frequência enviar dados: uma vez a cada três dias ou uma vez por dia (Quanto maior a frequência de envio, menor a duração da bateria) |
|
Enviando bit |
0.1m³ |
|
Fonte de energia |
3,6 VCC |
|
Capacidade da bateria |
8,5 Ah |
|
Interface de uplink |
GPRS/NB-IOT |
|
Interface de downlink |
RS485 |

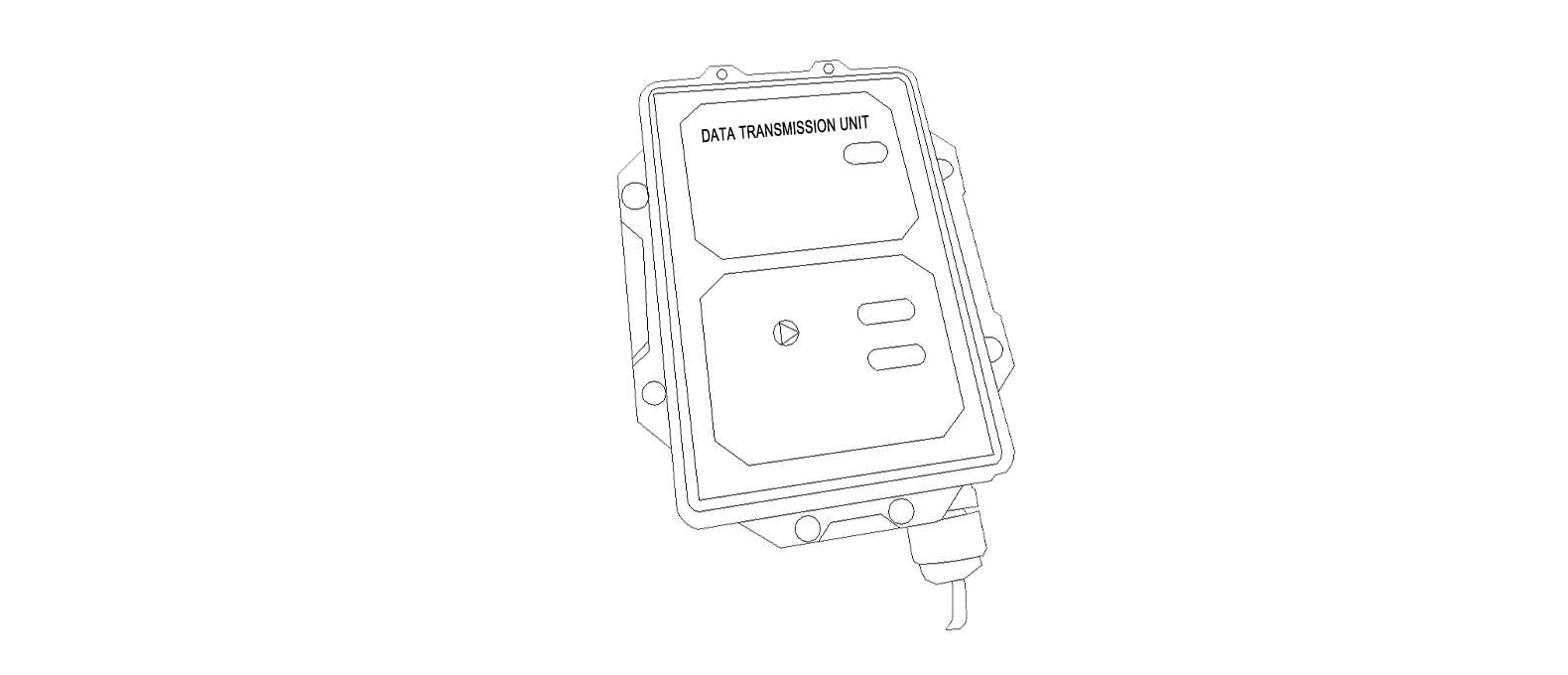

Unidade de Transmissão de Dados
|
Nome dos dados |
Parâmetro |
|
Potência estática |
15uA |
|
Consumo de energia |
60mA@RX |
|
Caixa de controle |
Plástico |
|
Método online |
Toque ou vá online automaticamente |
|
Intervalo de relatórios |
Com que frequência enviar dados: 1-144 h pode ser definido (padrão uma vez por dia) Pode ser conectado ao dispositivo de coleta de pressão |
|
Enviando bit |
0.1m³ |
|
Fonte de energia |
3,6 VCC |
|
Capacidade da bateria |
18 Ah/36 Ah |
|
Interface de uplink |
GPRS/NB-IOT |
|
Interface de downlink |
RS485 |
